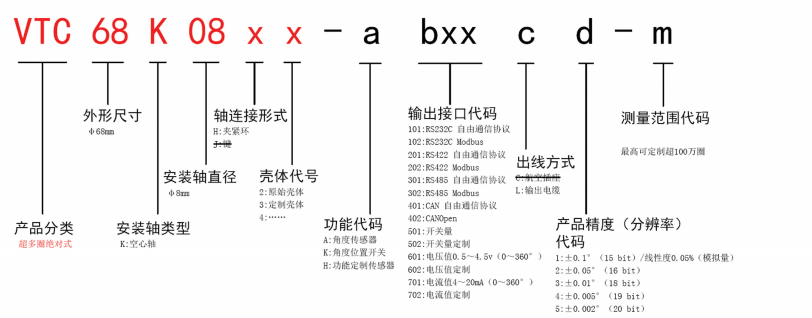

VTC68K08 超多圈 （百萬圈級） 空心 機械絕對式 角度傳感器

型號規則

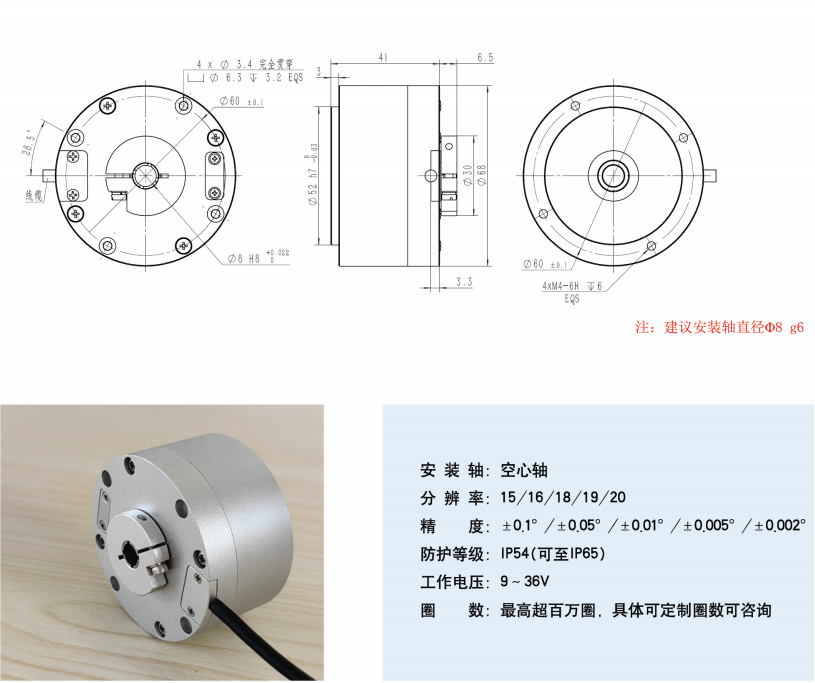

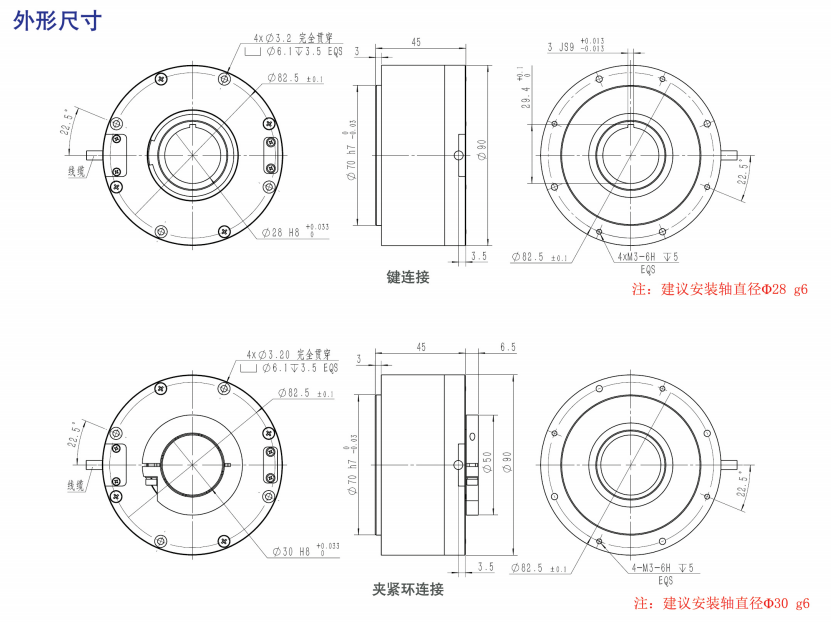

外形尺寸

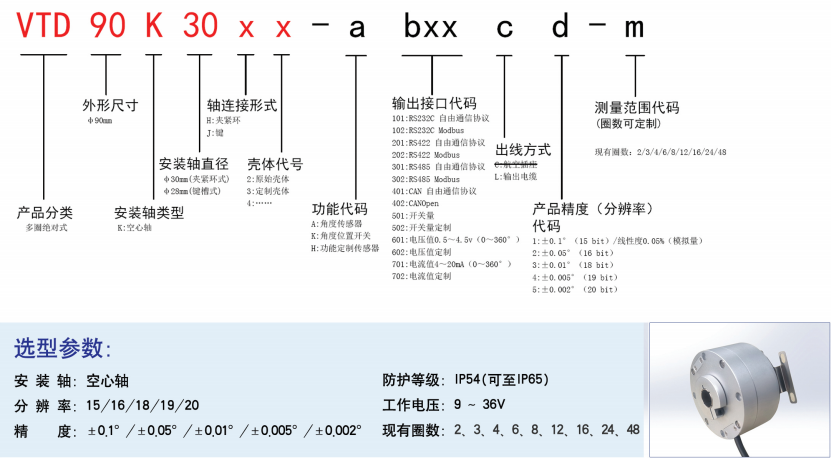

VTD90K30 多圈 空心 機械絕對式 角度傳感器

型號規則

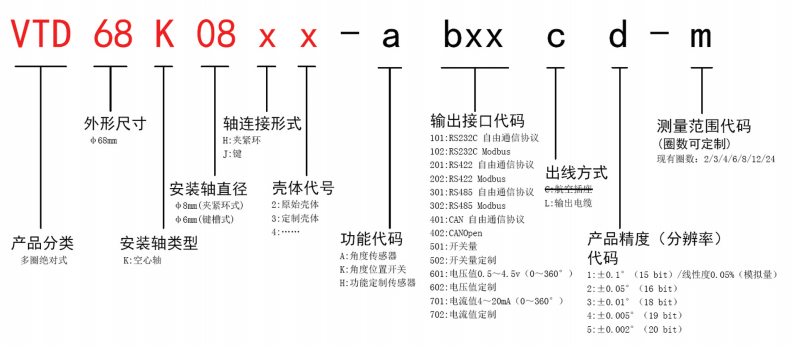

VTD68K04 多圈 空心 機械絕對式 角度傳感器

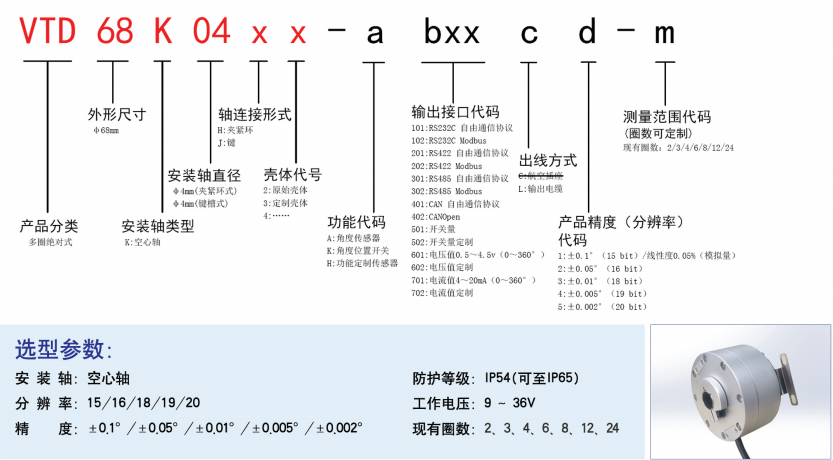

型號規則

VTD68K08多圈空心角度傳感器

VTD68K08多圈空心角度傳感器是一種一體化、中空式、多圈磁絕對角度傳感器，采用維特森科技“磁-角度位移檢測” 、“磁干擾屏蔽”、“本體加固”技術設計。多圈角度位置檢測，是一種真正的多圈絕對角度傳感器， 即使掉電后產生機械位移，重新上電后也可實現對實時絕對角度的高可靠性測量。

型號規則

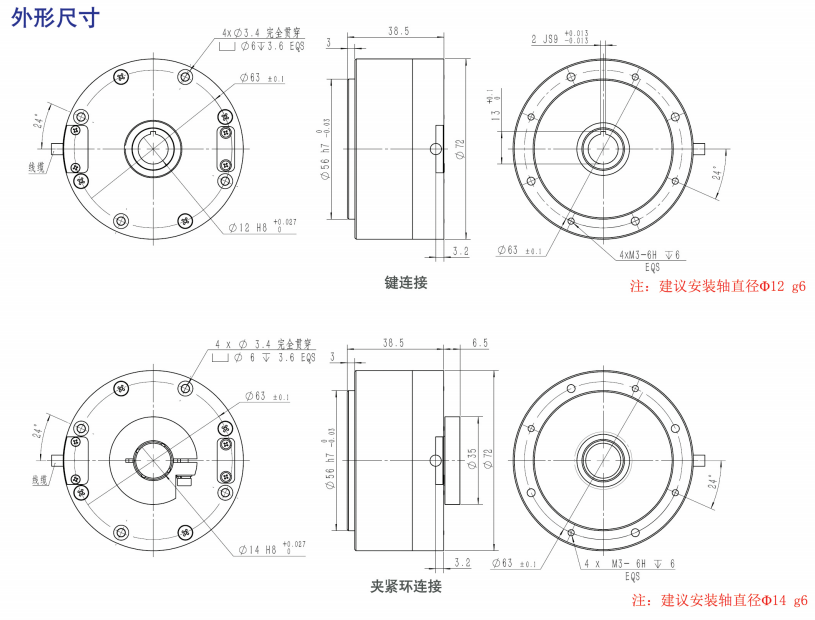

外形尺寸圖

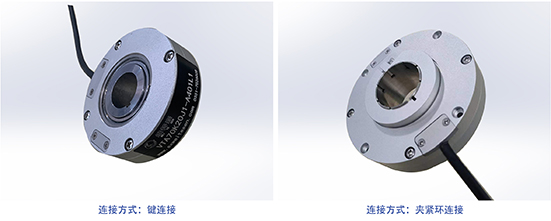

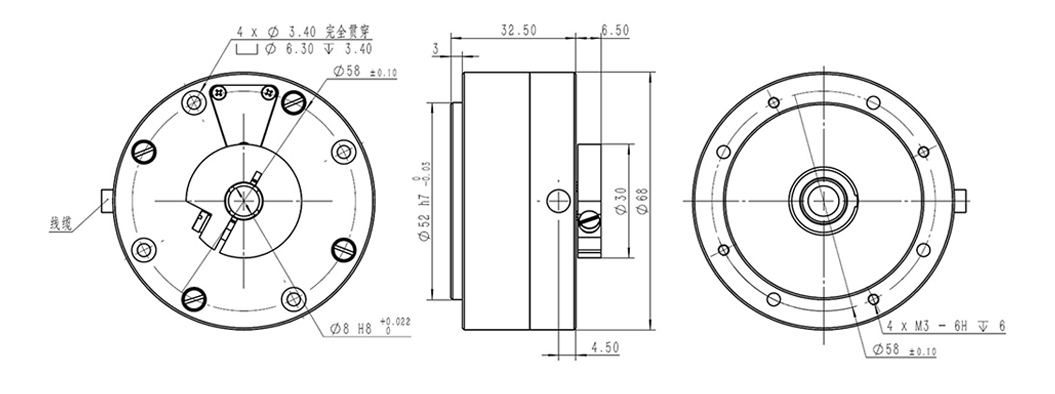

夾緊環連接

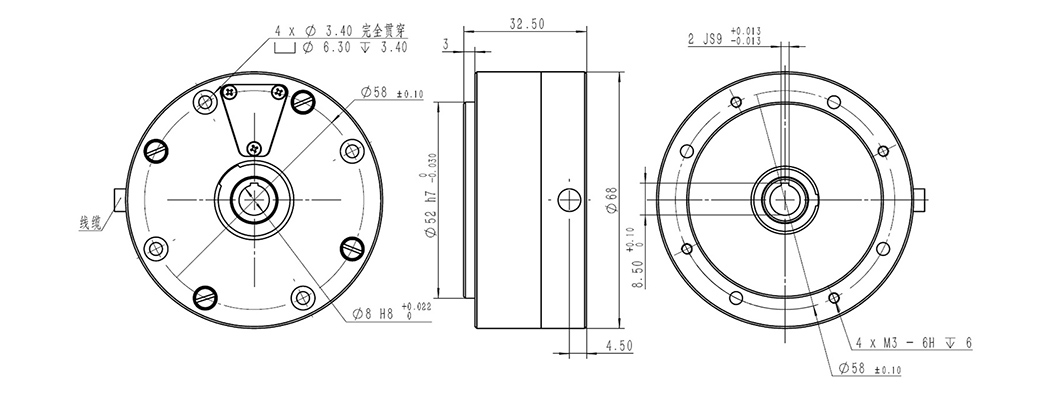

鍵連接

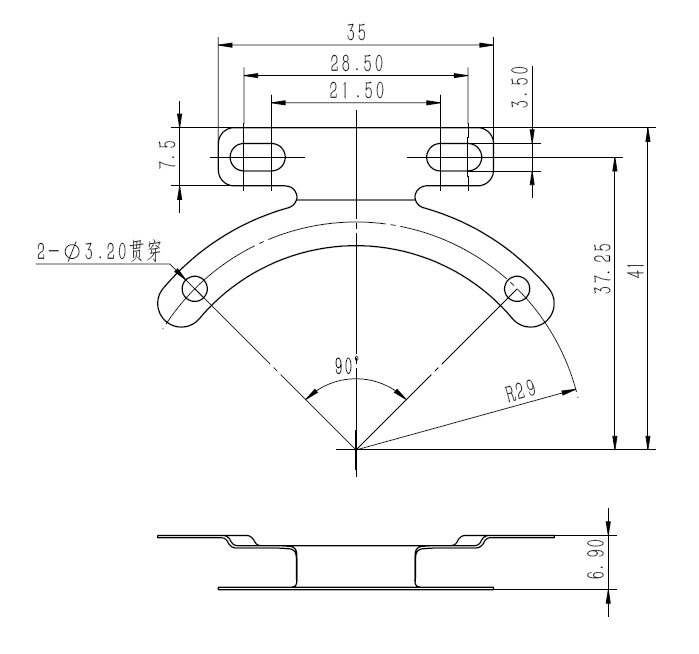

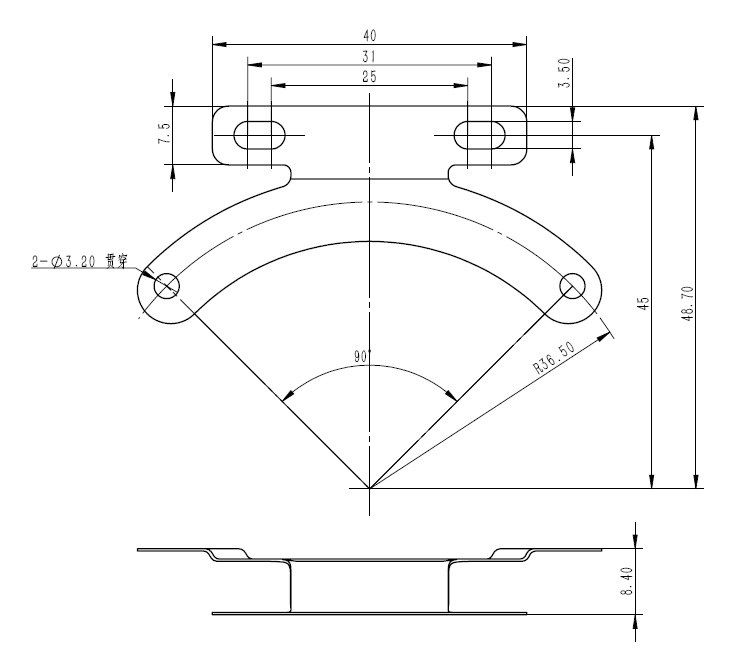

可選配件：安裝支架尺寸（X2）

■ 測量范圍：4/6/8/10/50/64/80/N圈 (可定制)

外觀：

● 外形特征：中空式本體同步法蘭，硬鋁合金外殼。

●轉軸形式：同心軸通孔，夾緊環/鍵兩種連接形式（二選一）。

●安裝方式：本體通孔螺絲緊固或加裝安裝支架緊固。

●外殼顏色：黑色或其它定制顏色。

●表面處理：噴砂氧化或噴漆。

●出線方式：1m黑色8芯屏蔽電纜。

特點：

●自主“磁陣列檢測”技術，輸出線性優異。

●絕對角度輸出， 即讀即用，無累積誤差。

●非接觸式測量，避免了使用過程中的磨損，使用壽命長，免維護。

●串行通信，可實現多種通信協議，方便連接各種上位機設備。

●寬工作電壓，低消耗電流。

●零位可設定，安裝方便，無需找零。

●2路可編程開關輸出信號，能輕松實現行程限位及安全保護功能。

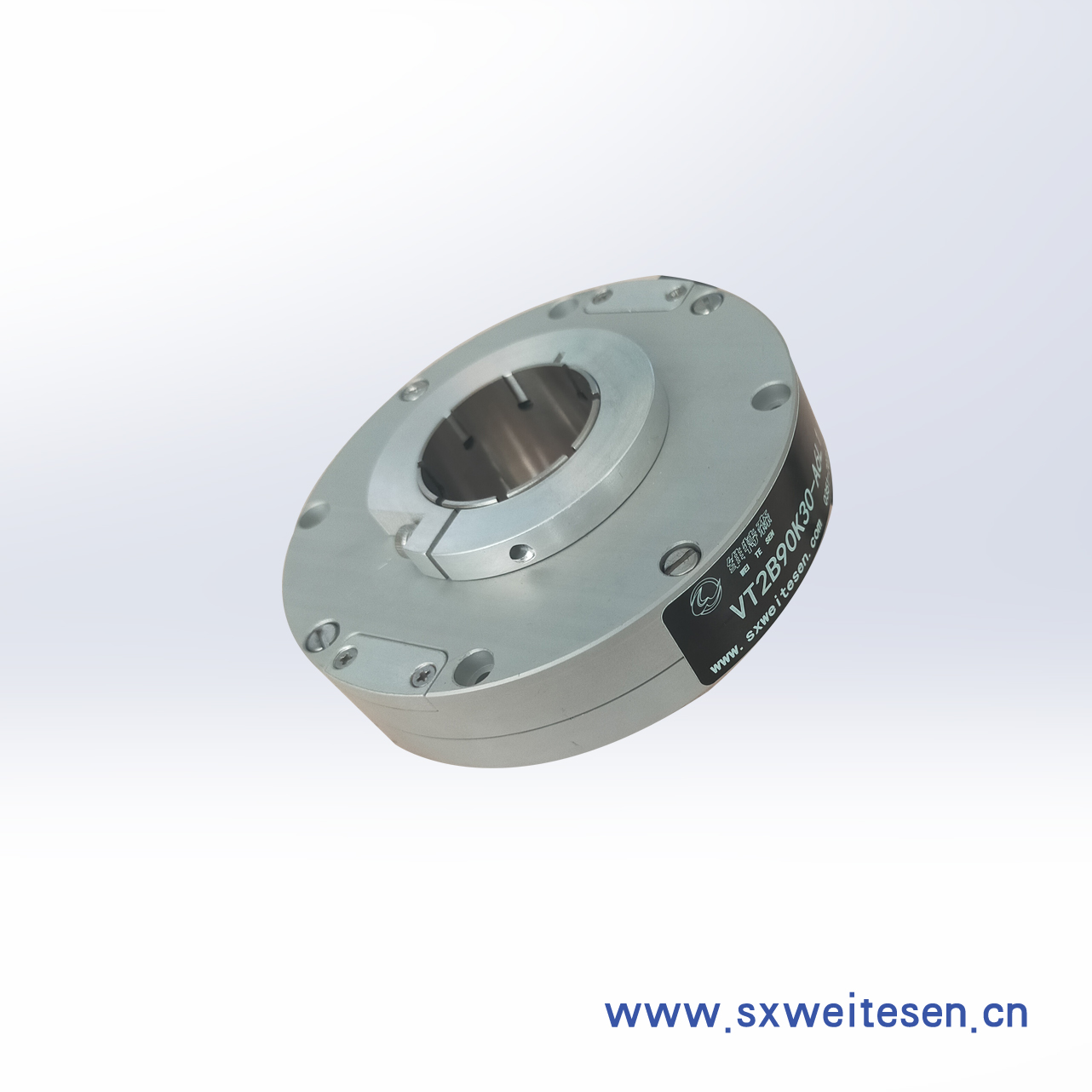

產品展示

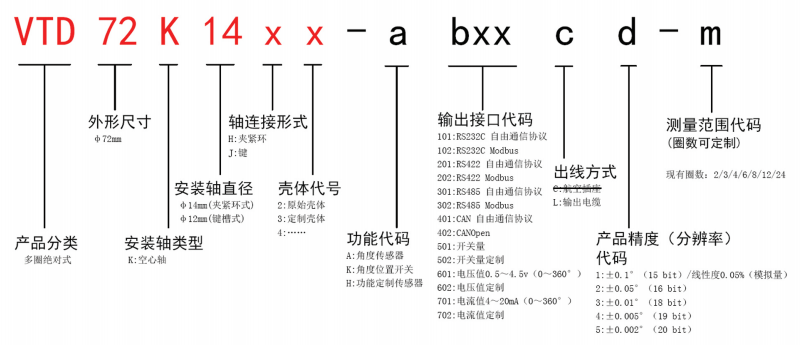

VTD72K14多圈空心角度傳感器

VTD系列角度傳感器是一種一體化、中空式、多圈磁絕對角度傳感器，采用維特森科技“磁-角度位移檢測” 、“磁干擾屏蔽”、“本體加固”技術設計。多圈角度位置檢測，是一種真正的多圈絕對角度傳感器， 即使掉電后產生機械位移，重新上電后也可實現對實時絕對角度的高可靠性測量。

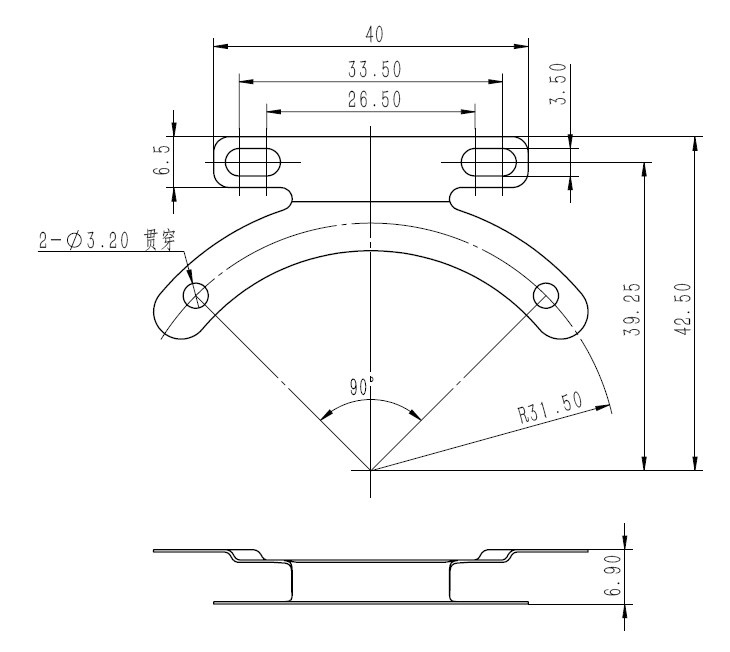

可選配件：安裝支架尺寸（X2）

■ 測量范圍： 4/6/8/10/50/64/80/N圈 (可定制)

外觀：

● 外形特征：中空式本體同步法蘭，硬鋁合金外殼。

●轉軸形式：同心軸通孔，夾緊環/鍵兩種連接形式（二選一）。

●安裝方式：本體通孔螺絲緊固或加裝安裝支架緊固。

●外殼顏色：黑色或其它定制顏色。

●表面處理：噴砂氧化或噴漆。

●出線方式：1m黑色8芯屏蔽電纜。

特點：

●自主“磁陣列檢測”技術，輸出線性優異。

●絕對角度輸出， 即讀即用，無累積誤差。

●非接觸式測量，避免了使用過程中的磨損，使用壽命長，免維護。

●串行通信，可實現多種通信協議，方便連接各種上位機設備。

●寬工作電壓，低消耗電流。

●零位可設定，安裝方便，無需找零。

●2路可編程開關輸出信號，能輕松實現行程限位及安全保護功能。

VTD83K20多圈空心角度傳感器

VTD83K20空心角度傳感器是一種一體化、中空式、4多圈磁絕對角 度傳感器，采用維特森科技“磁-角度位移檢測” 、“磁干擾屏蔽”、“本體加固”技術設計。多圈角度位置檢測，是一種真正的多圈絕對角度傳感器， 即使掉電后產生機械位移，重新上電后也可實現對實時絕對角度的高可靠性測量。

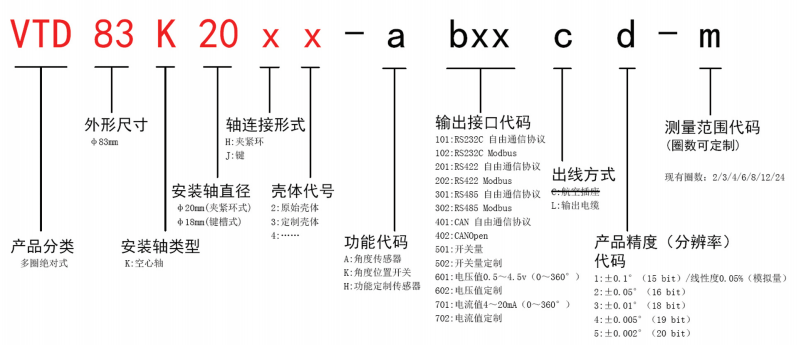

型號規則

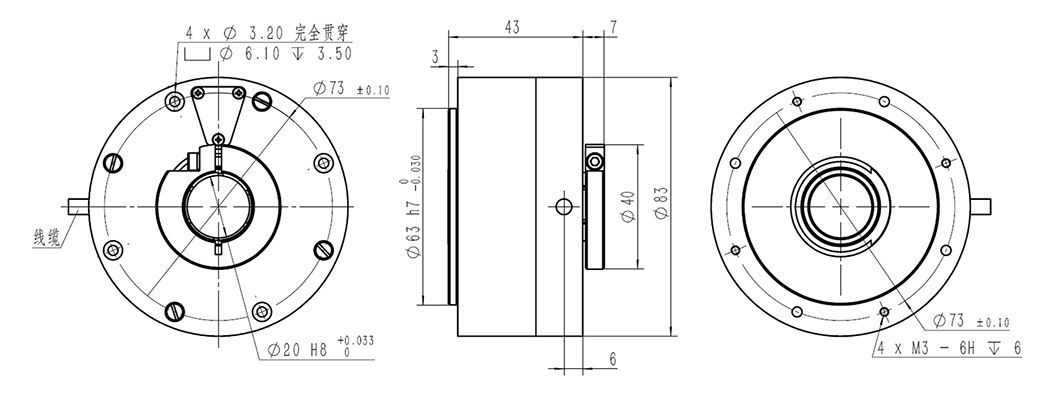

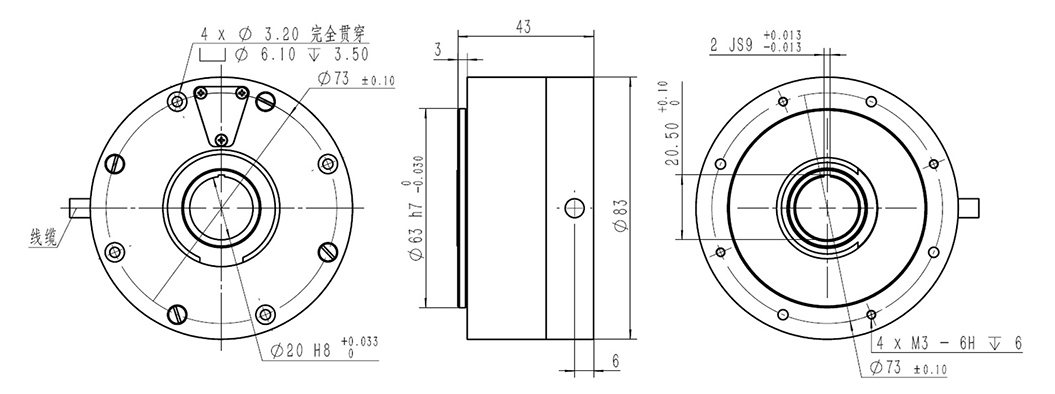

外形尺寸

夾緊環連接

鍵連接

可選配件：安裝支架尺寸（X2）

■ 測量范圍： 4/6/8/10/50/64/80/N圈 (可定制)

外觀：

● 外形特征：中空式本體同步法蘭，硬鋁合金外殼。

●轉軸形式：同心軸通孔，夾緊環/鍵連接形式（二選一）。

●安裝方式：本體通孔螺絲緊固或加裝安裝支架緊固。

●外殼顏色：黑色或其它定制顏色。

●表面處理：噴砂氧化或噴漆。

●出線方式：1m黑色8芯屏蔽電纜。

特點：

●自主“磁陣列檢測”技術，輸出線性優異。

●絕對角度輸出， 即讀即用，無累積誤差。

●非接觸式測量，避免了使用過程中的磨損，使用壽命長，免維護。

●串行通信，可實現多種通信協議，方便連接各種上位機設備。

●寬工作電壓，低消耗電流。

●零位可設定，安裝方便，無需找零。

●2路可編程開關輸出信號，能輕松實現行程限位及安全保護功能。
